Насос подкачки топлива Т-25, Т-40, Т-150 (ТННД)

Подкачивающий насос 21.1106010 является поршневым. Он подает ГСМ из бака к ТНВД через фильтры, а также создает постоянное избыточное давление и обеспечивает постоянную подачу горючего. Составляющими частями являются – корпус, поршень с пружиной, шток с втулкой, стержень, ручной подкачивающий насос и клапана впуска и выпуска, а также уплотнительные и крепежные детали. Толкатель (поз.9) при помощи эксцентрика возвратно-поступательно перемещает поршень (поз.2). Горючее поступает в пространство над поршнем, происходит закрытие выпускного клапана (поз.26) и открытие впускного клапана (поз.21). Далее под воздействием пружины (поз.3) поршень перемещается в обратном направлении и через клапан впуска (поз.21) топливо подается в пространство под поршнем. А горючее, находящееся под поршнем, выталкивается через фильтр с дальнейшей подачей в ТНВД. Далее цикл работы повторяется. В зависимости от режима работы ДВС определяется положение поршня, уравновешенного силой давления горючего и усилием пружины. На корпусе установлена рукоятка (поз.11) ручного насоса, который служит для ручной подачи топлива и выдавливания воздуха перед запуском дизеля.

Насос крепится к боковой расточке корпуса топливного насоса. Для стабильной и продолжительной эксплуатации механизма требуется периодическая очистка от загрязнений с максимальной тщательностью и чистотой. Для этого необходимо помпу снять, предварительно очистив от грязи и пыли, защитить защитными заглушками штуцера насосов и отверстия трубопроводов, произвести промывку чистым дизтопливом или бензином.

Произвести замену или ремонт в случае обнаружения дефектов. Настроечные, регулировочные и ремонтные мероприятия должны производиться обученным персоналом. В процессе работы требуется надлежащее обслуживание механизма, использование качественного ДТ, что позволяет долго и надежно эксплуатировать данное изделие.

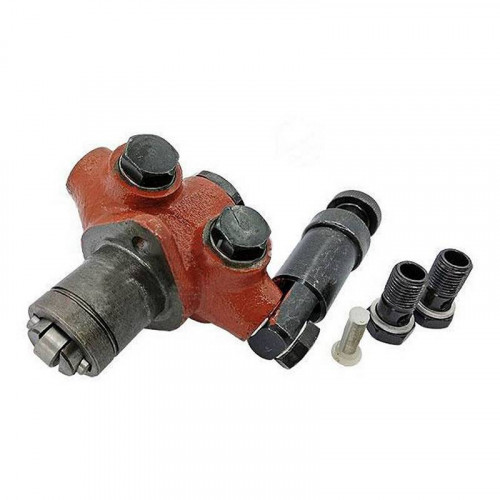

Рис. 1. Подкачивающий насос (ТННД) 31.1106010

1- корпус; 2 — поршень; 3 — пружина поршня; 4 — втулка штока; 5 -шток поршня; 6 — стопорное кольцо; 7 — ось; 8 — ролик; 9 — толкатель поршня; 10 -— пружина; 11 — рукоятка насоса ручной прокачки; 12 — крышка насоса цилиндра; 13 — шток; 14 — цилиндр; 15 — штифт; 16 — поршень ручной прокачки; 17, 18, 24 — уплотнительные кольца; 19, 22, 29 прокладки; 20 — болт; 21 — впускной клапан; 23 — пробка пружины; 25 - пружина клапана; 26 — выпускной клапан; 27 — пробка клапана; 28 - клапана; 30 — заглушка; 31 — болт поворотного угольника
