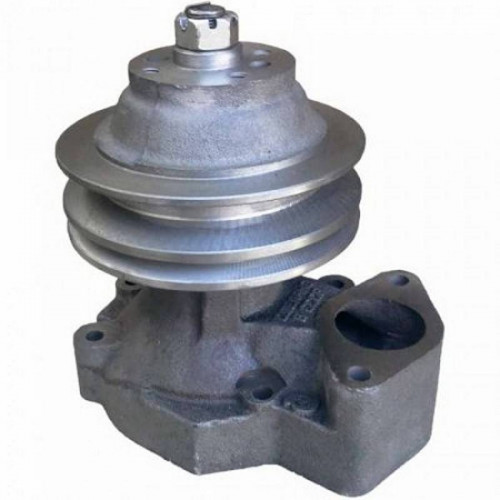

Водяной насос 41-13С3-1 двигателя А-41 тракторов ДТ-75, с шкивом

Водяной насос 41-13С3-1 (помпа) центробежного типа служит для подачи охлаждающей жидкости к водяной рубашке цилиндра двигателя А-41 трактора ДТ-75. Основными составляющими частями являются – корпус, крыльчатка с лопастями, валик, подшипники и уплотнительные детали.

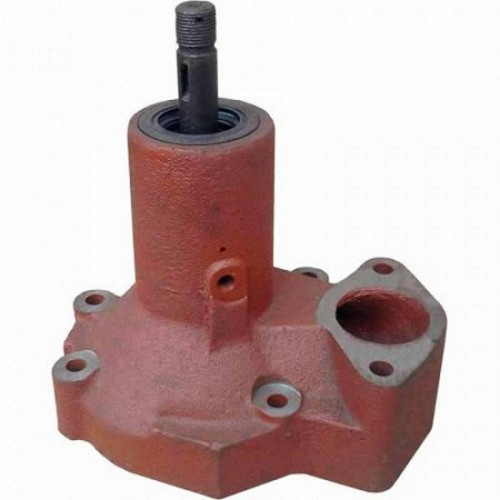

Предлагаем в двух комплектациях: со шкивом и без него. В чугунном корпусе (поз.9) на шарикоподшипниках (поз.6,10) установлен валик насоса (поз.8), который получает вращение от шкива (поз.2) и передает его на крыльчатку (поз.13). Крыльчатка вращаясь, создает в водяной полости корпуса разряжение, из-за чего лопасти, под возникшим давлением подают воду в улитку корпуса с последующим нагнетанием в систему охлаждения. Подшипники уплотняются сальниками (поз.4,11) и смазываются смазкой через масленку. Водяная и масляная рабочие полости разделены уплотнительной шайбой (поз.19), прижимаемой к опорной втулке (поз.12) манжетой (поз.17) с помощью пружины (поз.18).

Помпа устанавливается на передней стенке блока цилиндров. Шкив помпы получает вращение через ременную передачу от шкива коленвала двигателя, а также на торцевой поверхности шкива предусмотрены резьбовые отверстия для крепления вентилятора. В корпусе (поз.9) имеется отверстие (поз.21) для дренажа и контроля герметичности. Для стабильной и продолжительной эксплуатации механизма требуется своевременно его разобрать, очистить от грязи и пыли, следить за количеством и чистотой смазки, а также не допускать утечек смазки и воды. Подшипники заменить в случае их заклинивания. В случае износа или трещин на лопастях крыльчатки, стенках корпуса, уплотнителях произвести их ремонт или замену. В процессе работы требуется надлежащее обслуживание механизма, что позволяет долго и надежно эксплуатировать водяной насос.

1 - сегментная шпонка; 2 - шкив большой; 3 - втулка; 4,11 - самоподжимные каркасные сальники; 5,20 - стопорные кольца; 6,10 - шарикоподшипники; 7 - дистанционное кольцо; 8 - валик; 9 - корпус насоса; 12 - опорная втулка; 13 - крыльчатка; 14 - шайба; 15 - пружинная шайба; 16 - болт; 17 - резиновая манжета; 18 - пружина; 19 - уплотнительная шайба; 21 - дренажное отверстие.

1.Вал-1шт.

2.Крылатка (пласмас)-1шт.

3.Подшипник 6305-2шт.

4.Подшипник 6304-1шт.

5.Манжета (40*62)-1шт.

6.Манжета (20*40)-1шт.

7.Уплотнение 2101-1шт.
