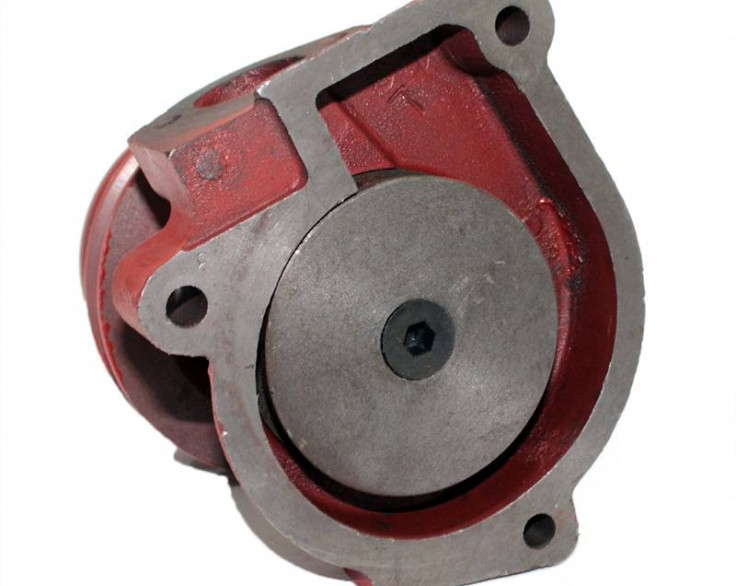

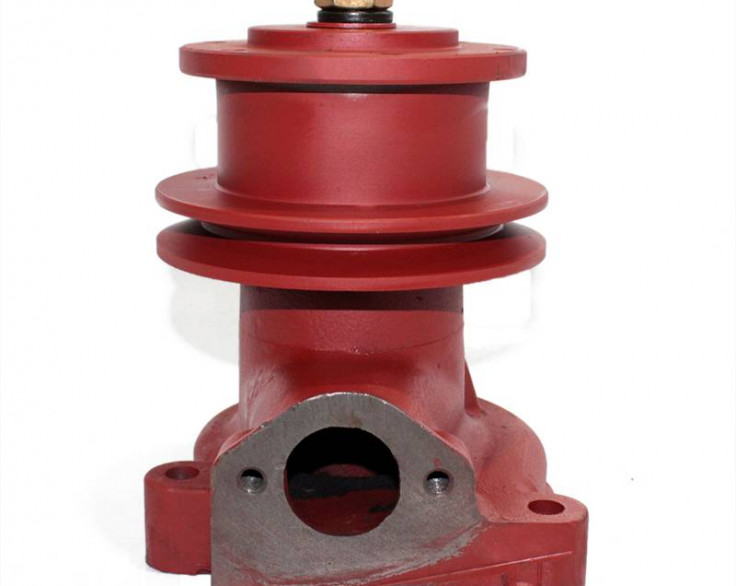

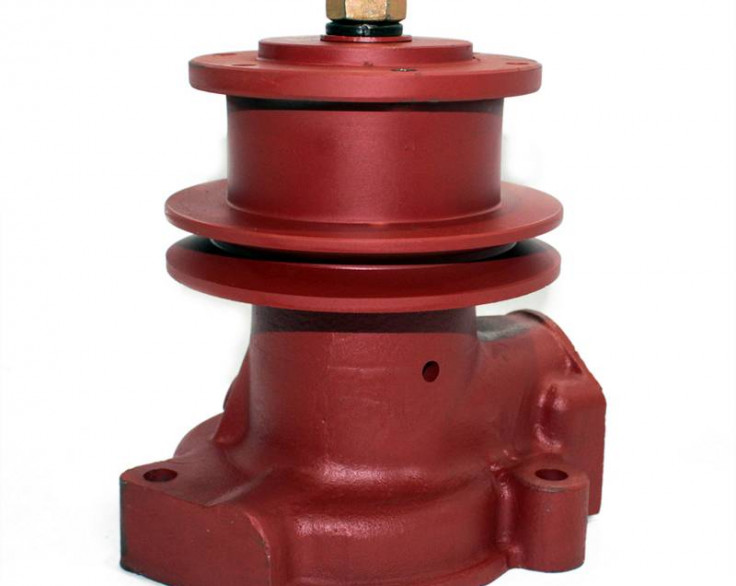

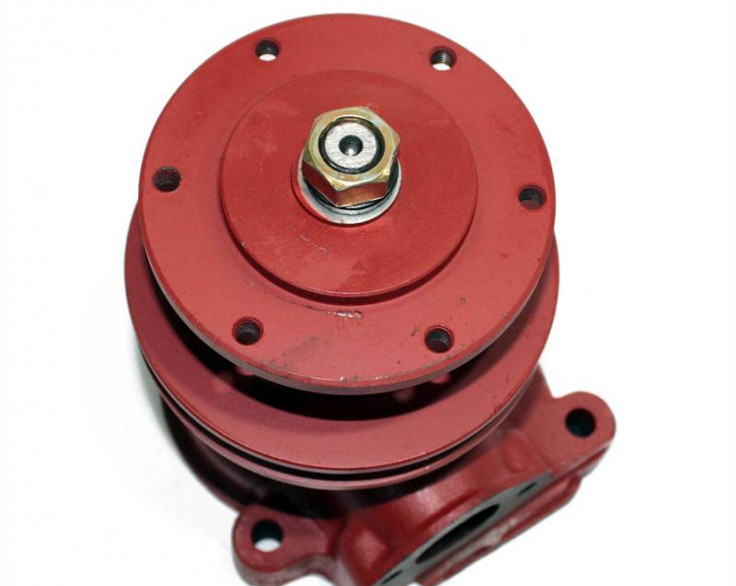

Водяной насос МТЗ-80 помпа 240-1307010

Водяной насос 240-1307010А-01 (помпа) – это насос центробежного типа, служащий для подачи охлаждающей жидкости к водяной рубашке двигателя трактора МТЗ-80. Основными составляющими частями являются – корпус, шкив, крыльчатка с лопастями, вал, подшипники и уплотнительные детали. В чугунном корпусе (поз.6) на шарикоподшипниках установлен вал насоса (поз.4), который получает вращение от шкива (поз.1) и передает на крыльчатку (поз.7).

Крыльчатка вращается в полостях корпуса и создает разряжение, из-за чего вода под давлением подается в улитку корпуса (поз.6, литера Б) с последующим нагнетанием в систему охлаждения. Подшипники уплотняются сальниками (поз.13) и смазываются смазкой через масленку (поз.3). Смазка пополняется через каждые 60 часов работы.

Водяная и масляная рабочие полости разделены втулкой (поз.5) и сальником (поз.8,9). Помпа устанавливается на передней стороне блока цилиндров. Шкив насоса получает вращение от коленвала дизеля через клиноременную передачу. Для стабильной и продолжительной эксплуатации механизма требуется своевременно его разобрать, очистить от грязи и пыли, следить за количеством и чистотой смазки, а также не допускать утечек смазки и воды. Подшипники заменить в случае их заклинивания. В случае износа или трещин на лопастях крыльчатки, стенках корпуса, уплотнителях произвести их замену. В процессе работы требуется надлежащее обслуживание механизма, что позволяет долго и надежно эксплуатировать водяной насос.

Рис.1 - Водяной насос (помпа) 240-1307010А-01 системы охлаждения тракторов МТЗ-80

1 – шкив; 2 – ступица шкива; 3 – масленка; 4 – валик; 5 – втулка корпуса; 6 – корпус; 7 – крыльчатка; 8 – обойма сальника; 9 – манжета сальника; 10 – уплотняющая шайба; 11 – упорная пружина сальника; 12 – патрубок; 13 – самоподжимные каркасные сальники; А – полость всасывания; Б – полость нагнетания.

1.Вал-1шт.

2.Подшипник 180305-2шт.

3.Крылатка чугун-1шт.

4.Сальник 2101-1шт.
