Водяной насос 238-1307010 комбайна Дон-1500 с двигателем ЯМЗ-238 АК

Для удобства просмотра таблиц, переверните ваш телефон в горизонтальное положение

Водяной насос 238-1307010 (помпа) центробежного типа служит для подачи охлаждающей жидкости к двигателю ЯМЗ-238АК комбайна Дон-1500, а также для отвода от него тепла. Основными составляющими частями являются – корпус, шкив, крыльчатка с лопастями, валик, подшипники и уплотнительные детали. В корпусе (поз.9) с крышкой (поз.17) в шарикоподшипниках (поз.6) вращается валик (поз.8). Валик получает вращение от разъемного шкива (поз.1,2,3) и передает его на крыльчатку (поз.15).

Крыльчатка вращаясь, создает в водяной полости корпуса и крышки разряжение, из-за чего лопасти, под возникшим давлением подают воду в улитку корпуса с последующим нагнетанием в охлаждающую систему. Водная и масляная рабочие полости разделены установленным внутри крыльчатки сальниковым уплотнением, состоящим из кольца (поз.11), резиновой манжеты (поз.12) с обоймами (поз.13,14) и пружины (поз.20). Помпа устанавливается на правой стенке крышки распределительной коробки.

Шкив насоса получает вращение через клиновой ремень (поз.25) от шкива коленчатого вала двигателя. Для стабильной и продолжительной эксплуатации механизма требуется своевременно его разобрать, очистить от грязи и пыли, следить за количеством и чистотой смазки, а также не допускать утечек смазки и воды. На износ торцевого уплотнения указывает течь из дренажа на корпусе помпы. Подшипники заменить в случае их заклинивания. В случае износа или трещин на лопастях крыльчатки, стенках корпуса, уплотнителях произвести их ремонт или замену. В процессе работы требуется надлежащее обслуживание механизма, что позволяет долго и надежно эксплуатировать водяной насос.

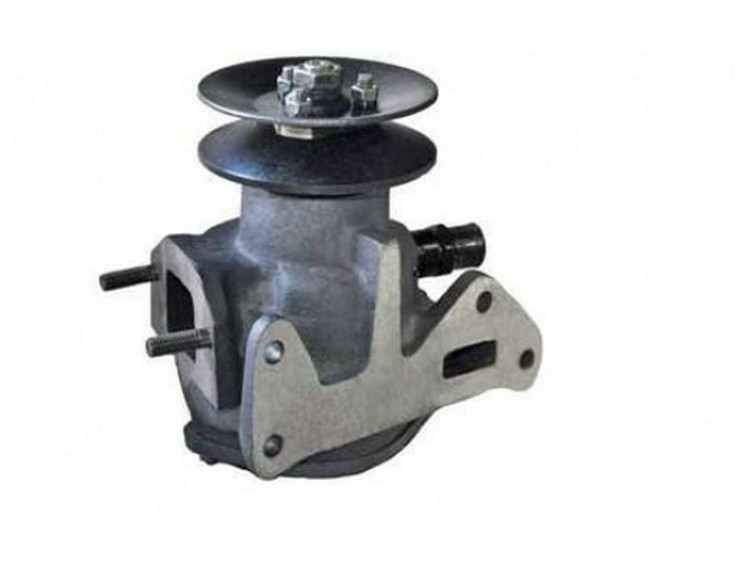

Рис.1 — Насос водяной (помпа) 238-1307010 системы охлаждения комбайна «ДОН-1500»

1 – передняя часть шкива; 2 – прокладки регулировочные; 3 – ступица с задней частью шкива; 4 – кольцо запорное; 5 – распорная втулка; 6 – шарикоподшипник; 7 – шпонка; 8 – валик; 9 – корпус насоса; 10 – кольцо стопорное; 11 – кольцо упорное; 12 – манжета торцового уплотнения; 13 – обойма манжеты большая; 14 – обойма манжеты малая; 15 – крыльчатка; 16 – шайба стопорная; 17 – крышка корпуса насоса; 18 – гайка колпачковая; 19 – кольцо уплотнительное; 20 – пружина торцового уплотнения; 21 – прокладка корпуса насоса; 22 – кольцо; 23 – втулка корпуса; 24 – водосбрасыватель валика; 25 – ремень.

Центробежный насос системы охлаждения двигателя ЯМЗ-238АК, устанавливаемого на комбайны «ДОН-1500», расположен на боковой правой стенке крышки шестерен распределения и прикреплен к ней шпильками с гайками. Стык соединения крышки и корпуса насоса уплотнен прокладкой, выполненной из паронита. Насос приводится во вращение через клиновой ремень от шкива коленчатого вала двигателя. Ведомый шкив, расположенный на переднем конце валика насоса, разъемный, что позволяет производить регулировку натяжения ремня.

1.Подшипник 6305-2шт.

2.Крыльчатка (алюминивая)-1шт.

3.Вал-1шт.

4.Втулка чугунная-1шт.

5.Кольцо рез (34ХЗ)-1шт.

6.Комп.рем.236-1307001-1шт.

7.Кольцо рез (87,5*3,6)-1шт.
