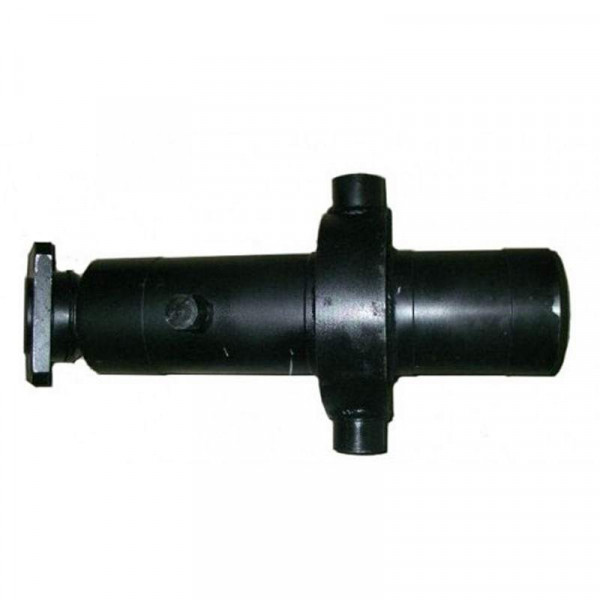

Гидроцилиндр КАМАЗ с цапфами старого образца (Колхозник) 3-х штоковый, реставрированный

Купить гидроцилиндр КАМАЗ 55102-8603010 с цапфами старого образца ("колхозник") 3-х штоковый

Диаметры штоков: 95-75-56 мм

Номинальное толкающее усилие - 39,7 - 114,4 кН

Габаритные и присоединительные размеры гидроцилиндра подъема кузова КамАЗ-55102 (55102-8603010-01):

Гидроцилиндр 55102-8603010 представляет собой плунжерный телескопический цилиндр одностороннего действия, состоящий из цилиндра с приваренным фланцем с двумя цапфами, трех штоков, крышки, уплотнений и площадки.

Цилиндр и три штока собраны по принципу телескопа - корпус одного цилиндра служит штоком другому. На корпусе цилиндра имеется штуцер с наружной резьбой М27х1,5 для подачи рабочей жидкости. В двух штоках имеются отверстия, через которые масло поочередно подается в полости. В гидроцилиндре создается рабочее давление и начинается последовательное выдвижение штоков. После сброса давления штоки складываются под весом кузова. Выходной конец штока подвижно соединяется с площадкой сферической опорой D=50мм.

Крепится к кузову и раме автомобиля площадкой, имеющей 4-е крепежные отверстия и двумя цапфами D=50мм. Конструкция гидроцилиндра старого образца и в простонародье называется «колхозник». Гидроцилиндр старого образца отличается от гидроцилиндра нового образа расстоянием между торцами цапф (у старого – 260мм, а у нового – 206мм) и расстоянием от торца до оси цапф (у старого – 399мм, а у нового – 360мм).

Используется в конструкциях, где гидроцилиндр должен иметь небольшие размеры в исходном состоянии, а в рабочем - обеспечивать большой ход штока. Осуществляет разгрузку на три стороны. Грузоподъемность 8т. Служит для подъема кузова КамАЗ-55102.
