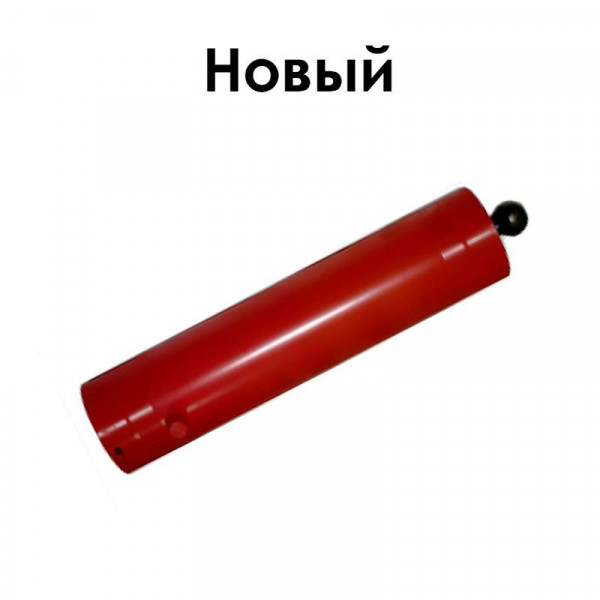

Гидроцилиндр прицепа 2ПТС-6 с шарами, 3-х штоковый Новый

Гидроцилиндр ГЦТ 1-3-16-1339 представляет собой плунжерный телескопический цилиндр одностороннего типа. Состоит из гильзы, трех штоков, крышки и уплотнительных колец и манжет. Штоки установлены по принципу телескопа – вставлены друг в друга, т.е. внутренняя поверхность штока становится гильзой для другого штока. Управление осуществляется гидрораспределителем.

Рабочая жидкость подается на гидроцилиндр, создается рабочее давление, и поочередно выдвигаются штоки. Соответственно поочередно происходит уменьшение усилия и увеличение скорости выдвижения штока. Гидроцилиндр возвращается в исходное положение под весом прицепа.

Гидроцилиндр крепится к кузову прицепа шарнирно – на штоке имеется сфера, а на крышке отверстие с обработанной полусферой для соединения. Применяется в тех конструкциях, где требуются минимальные габариты гидроцилиндра, но нужно иметь значительный ход штока. Разгрузка на одну сторону.

Служит для опрокидывания платформы тракторного прицепа 2ПТС-6.
