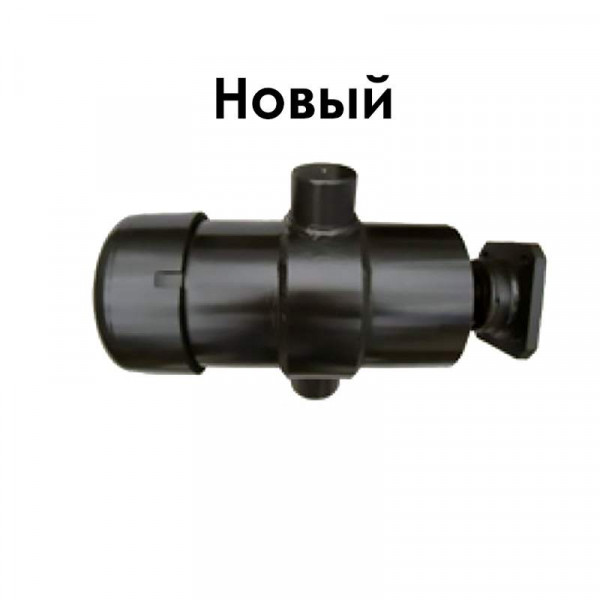

Гидроцилиндр подъема кузова ЗИЛ с цапфами 5-ти штоковый (новый)

Гидроцилиндр 554-8603010-27 представляет собой плунжерный телескопический цилиндр одностороннего действия, состоящий из цилиндра с цапфами, пяти штоков, крышки, уплотнений и площадки. Цилиндр и пять штоков собраны по принципу телескопа - корпус одного цилиндра служит штоком другому. На одной из цапф имеется сквозное отверстие с резьбой, а также в четырех штоках просверлены отверстия для подачи масла.

Рабочая жидкость поочередно подается в полости, создается давление и начинается последовательное выдвижение штоков. После сброса давления штоки складываются под весом кузова. Выходной конец штока подвижно соединяется с площадкой сферической опорой D=50мм.

Крепится к кузову и раме самосвала площадкой, имеющей 4-е крепежные отверстия и двумя цапфами, расположенными радиально в одной оси на цилиндре.

Используется в конструкциях, где гидроцилиндр должен иметь небольшие размеры в исходном состоянии, а в рабочем - обеспечивать большой ход штока. Служит для подъема кузова автомобиля ЗИЛ.
