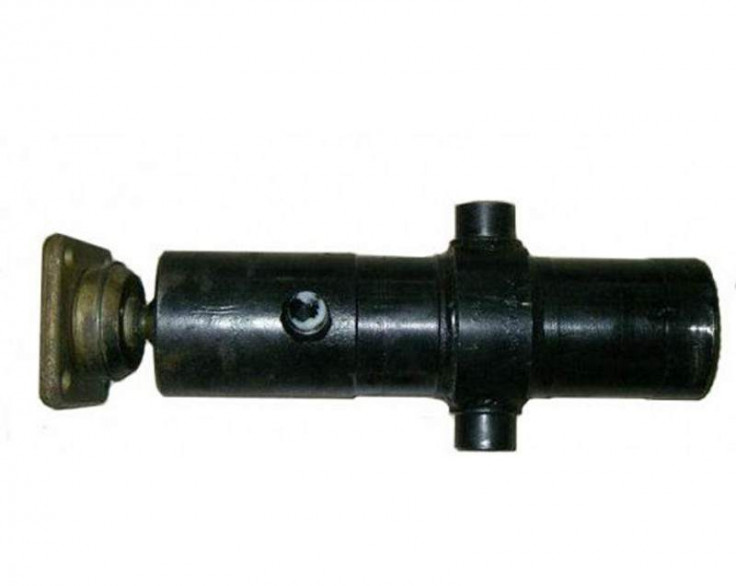

Гидроцилиндр КАМАЗ с цапфами нового образца 3-х штоковый (новый)

Купить гидроцилиндр КАМАЗ 55102-8603010 с цапфами нового образца 3-х штоковый

Диаметры штоков 95-75-56 мм

Толкающее усилие - 39,7-114,4 кН

Габаритные и присоединительные размеры гидроцилиндра подъема кузова КамАЗ-55102 (55102-8603010-01):

Гидроцилиндр 55102-8603010 нового образца представляет собой плунжерный телескопический гидроцилиндр одностороннего действия, состоящий из цилиндра с приваренным фланцем с двумя цапфами, трех штоков, крышки, уплотнений и площадки со сферическим соединением.

Цилиндр и три штока собраны по принципу телескопа - корпус одного цилиндра служит штоком другому. На корпусе цилиндра имеется штуцер с наружной резьбой М27х1,5 для подачи рабочей жидкости. В двух штоках имеются отверстия, через которые масло поочередно поступает в полости. В гидроцилиндре создается рабочее давление и начинается последовательное выдвижение штоков. После сброса давления штоки складываются под весом кузова. Выходной конец штока подвижно соединяется с площадкой сферической опорой D=50мм.

Крепится к кузову и раме автомобиля двумя цапфами D=50мм и площадкой, имеющей четыре крепежных отверстия. Гидроцилиндр нового образца отличается от гидроцилиндра старого образа расстоянием между торцами цапф (у нового – 206мм, а у старого – 260мм) и расстоянием от торца гидроцилиндра до оси цапф (у нового – 360мм, а у старого – 399мм).

Используется в конструкциях, где гидроцилиндр должен иметь небольшие размеры в исходном состоянии, а в рабочем - обеспечивать большой ход штока. Осуществляет разгрузку на три стороны. Грузоподъемность 8т. Служит для подъема кузова КамАЗ-55102.
