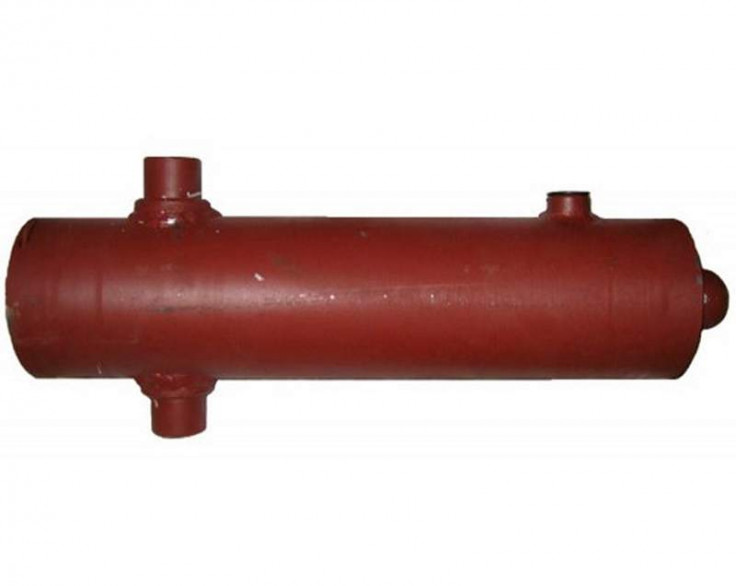

Гидроцилиндр подъема кузова МАЗ с цапфами 3-х штоковый (новый)

Гидроцилиндр 503 А-8603510-03 представляет собой телескопический плунжерный цилиндр одностороннего действия, состоящий из трех гильз, штока, крышки с пробкой и уплотнений. В конструкции использован принцип телескопа, когда гильза становится штоком для другой гильзы. К наружной поверхности большой гильзы приварен штуцер, а в двух меньших просверлены отверстия для прохождения масла. Управляет работой гидрораспределитель.

При подаче масла в рабочие полости возрастет давление жидкости, и поочередно выдвигаются штоки. Усилие и скорость движения штока изменяются в зависимости от положения каждого штока. При сбрасывании давления масла гильзы собираются под весом прицепа.

Гидроцилиндр крепится на кузове и раме автомобиля шарнирно – для этого на штоке закреплена сфера D=55 мм, а на корпусе располагаются на расстоянии 450 мм от центра сферы две цапфы D=50 мм.

Используется в тех конструкциях, где мало места для установки гидроцилиндра, но нужно иметь большой ход штока. Служит для подъема кузова автомобилей МАЗ 551, 5335, 5549, 5429, 5430, 504В, 516В.
