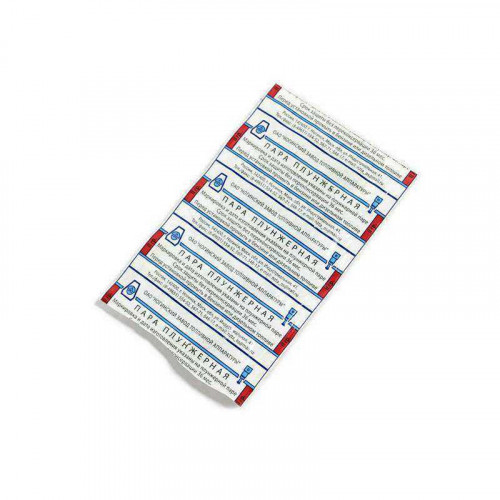

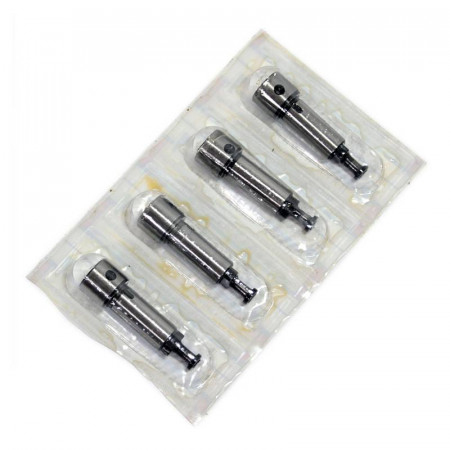

Плунжерная пара МТЗ, ЮМЗ, Т-40 (комплект 4 шт.) ЯЗТА

Плунжерная пара 4УТНМ-1111410-01 – это основной элемент топливного насоса высокого давления, который состоит из двух деталей – плунжера (поз.13) и втулки (поз.12), между которыми имеется минимальный зазор. Служит для дозированной подачи и распределения топлива в цилиндре двигателя под нужным давлением в определенный момент. Плунжер (поршень) возвратно-поступательно движется во втулке (цилиндре) с отверстиями (поз.4,5) и осуществляет нагнетание с последующим всасыванием ГСМ. Является прецизионной парой деталей, которая способна обеспечивать высокое давление впрыска топлива одновременно с подвижностью плунжера во втулке. Устанавливается в верхней части корпуса насоса. Для стабильной и продолжительной эксплуатации механизма требуется использование только качественного горючего, исключение попадания влаги и пыли. Произвести замену или ремонт в случае обнаружения дефектов. Регулировочные и ремонтные мероприятия должны производиться обученным персоналом на соответствующем оборудовании. В процессе работы требуется надлежащее обслуживание механизма, использование качественного ДТ, что позволяет долго и надежно эксплуатировать данное изделие.

Рис.1 — Плунжерная пара 4УТНМ-1111410-01 (МТЗ, ЮМЗ, Т-40)

1 – стяжной винт;  2 – поворотная гильза;  3 – зубчатый венец;  4 – всасывающее окно;  5 – перепускное окно;  6 – уплотнение;  7 – штуцер;  8 – упор пружины нагнетательного клапана;  9 – пружина нагнетательного клапана;  10 – седло нагнетательного клапана;  11 – нагнетательный клапан;  12 – втулка;  13 – плунжер;  14 – рейка;  15 – верхняя тарелка пружины плунжера;  16 – пружина плунжера;  17 – нижняя тарелка пружины плунжера.
